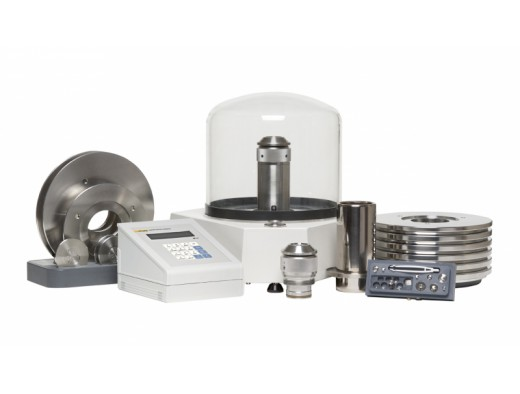

Поршневые манометры Fluke

Каждый поршневой цилиндр PG7000 является интегрированным измерительным устройством, которое включает необходимые монтажные узлы. Все механические части, которые влияют на метрологические характеристики поршневых цилиндров, относятся к индивидуальным цилиндрам, а не являются общими частями для всей платформы грузопоршневых манометров, что позволяет пользователю:

В платформу PG7000 интегрирована электроника для отслеживания условий окружающей среды, а также состояния и функций прибора. Также предусмотрены интерфейсы RS-232 и IEEE 488 для обеспечения удаленной связи. Источники питания системы размещены в терминале, благодаря чему источники нагрева отдалены от платформы PG. Локальные процедуры пользователь может выполнять с помощью клавиатуры и буквенно-цифрового дисплея на компактном терминале PG7000, что позволяет действовать интуитивно и быстро.

В платформу PG7000 интегрирована электроника для отслеживания условий окружающей среды, а также состояния и функций прибора. Также предусмотрены интерфейсы RS-232 и IEEE 488 для обеспечения удаленной связи. Источники питания системы размещены в терминале, благодаря чему источники нагрева отдалены от платформы PG. Локальные процедуры пользователь может выполнять с помощью клавиатуры и буквенно-цифрового дисплея на компактном терминале PG7000, что позволяет действовать интуитивно и быстро.

PG7000 в реальном времени определяет и отображает информацию о положении поршня, скорости опускания, скорости вращения и замедлении вращения. Положение поршня определяется на основе принципа измерительного преобразователя линейных перемещений, с кольцом внутри конуса нагрузки массы, которое выполняет роль арматуры. Скорость вращения измеряется оптически с помощью датчика в монтажной опоре, который отслеживает перемещение кольца с насечками внутри конуса нагрузки массы. Обе системы измерения никак не взаимодействуют друг с другом и не влияют на свободу перемещения поршня по какой-либо оси.

Устройство автоподачи грузов (AMH) является дополнительным оборудованием для поршневого манометра PG 7000. Его можно добавлять к существующим платформам или заказывать с новыми установками. Имеются две модели, полностью покрывающие линейку поршневых манометров PG7000, включая абсолютный режим с опорным вакуумом. Уникальная архитектура системы PG7000 позволяет сконфигурировать необходимый точный уровень автоматики со стандартными компонентами. Устройство автоподачи грузов под непосредственным контролем пользователя над нагнетанием и коррекцией давления или использование стандартных контроллеров для автоматического контролирования давления и осуществления реальной, автоматизированной работы поршневого манометра. В любом случае объединенный подход PG7000 обеспечивает простую , интегрированную систему с единым местным и удаленным интерфейсом.

С момента выпуска устройство претерпело изменения, направление на улучшение его эксплуатационных характеристик и сокращение нагрузки на оператора. Теперь компания Fluke Calibration предлагает новый этап в развитии модели 2465. С новым автоматическим поплавковым регулятором участие оператора сводится только к приложению весовой нагрузки, в то время как уровень эффективности эталона с газовым поршнем остался максимальным: 0,0010 % показаний для давления до 700 кПа, 0,0027 % показаний для давления до 7 МПа. Испытанные временем материалы, ручная сборка и сравнение с материалами национальных лабораторий стандартов на высочайших уровнях в сочетании с новой технологией делают эталон с газовым поршнем модели 2465 лучшим эталоном для контроля газового давления в мире.

Модель PG9607 снабжена технологией автоматизированного управления грузами (AMH), позволяющей проводить полностью автоматическое тестирование в режимах манометрического и абсолютного давления. Ручные операции исключаются, что ускоряет процедуры и обеспечивает преимущества с точки зрения метрологии. Сочетание технологии AMH со средствами автоматического контроля давления и программным обеспечением делает возможными многократные и расширенные испытания, что придает модели PG9607 качества мощного инструмента для калибровки и исследований.

Монтажная стойка PG9602 содержит два интегрированных платиновых термометра сопротивления для снижения температурной погрешности пневмоцилиндра. Датчики температуры легко снимаются для калибровки. В дополнительную эталонную вакуумную аппаратуру включен емкостный мембранный манометр. Он служит для измерения остаточного вакуума в режиме измерения абсолютного давления. Модель PG9602 также обладает возможностью интеграции данных измерений, поступающих практически от любого вакуумного датчика, предоставляемого пользователем.

Проверенные временем материалы, ручная сборка и сравнение с материалами национальных лабораторий стандартов на высочайших уровнях в сочетании с новой технологией автоматизации делают первичный эталон полного статического давления модели 2468 лучшим вариантом для калибровки систем тестирования летных характеристик в мире.

• Диапазон давления: от 1,35 до 350 кПа
• Дополнительный диапазон: от 11,5 кПа до 1,35 МПа
• Точность: до ± 15 см
• Идеально для калибровки RVSM-совместимых комплектов испытательного оборудования
• Абсолютная калибровка и калибровка измерительного устройства для диапазонов Ps, Pt и Qc
• Калибровка в различных единицах измерения

Модель 2456 повышает точность измерения и корректность критических параметров поршневого манометра, включая температуру поршня, положение поплавка, скорость снижения, плотность воздуха, вакуум и другие переменные. Модель также доступна в двуканальной конфигурации для систем поршневых манометров Crossfloat.

• Автоматизированная калибровка поршневых манометров
• Контроль критических параметров поршневых манометров
• Поддержка двух каналов для перекрестной калибровки поплавков
• Программное обеспечение WinPrompt на базе Windows
• Используйте приложение WinPrompt отдельно или в сочетании с моделью 2456 PGM
• Экспортируйте данные для создания специализированных калибровочных отчетов и сертификатов
